Электро-лоадер MiniTGT

26 июля 2026 г.

Что сделали

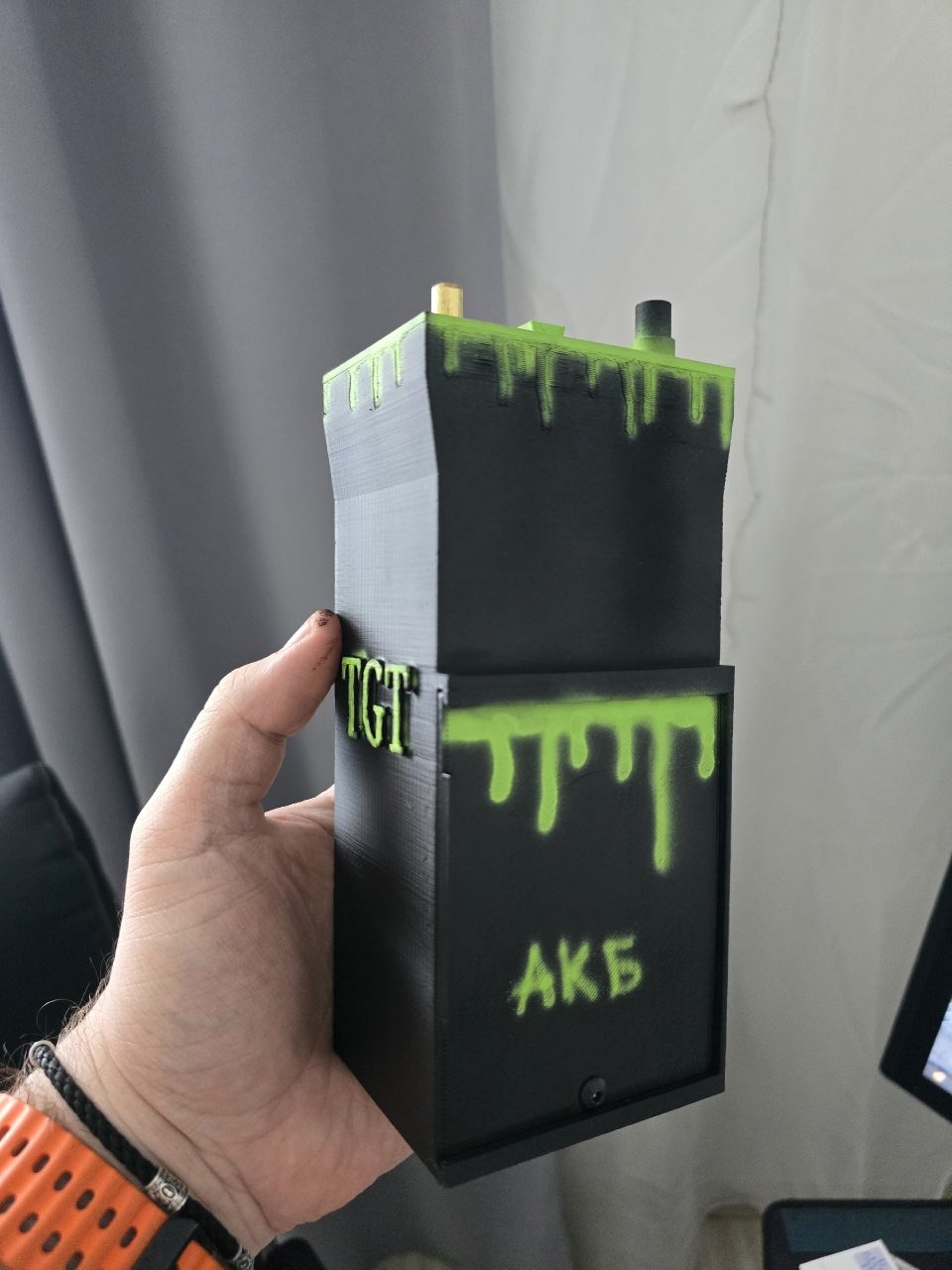

Электро-лоадер MiniTGT - это мини лоадер нашего собственного производства команды TGT (ссылка на группу https://vk.ru/tgt_ekb), сделанный на 3д принтере и подручных составляющих.
Естественно его задача - заряжать магазины от автоматов М и АК серии автоматически без дополнительных усилий со стороны пользователя.

Характеристики:

ВхШхГ - 179x85x65
Вместимость шаров - 2500-3000
Скорость зарядки - 390 шар/мин

Почему сделали

Ну все как всегда. Между раундами вручную заряжаться надоедает. Хочется быстро, с меньшими усилиями, с минимальными потерями шаров (а они часто высыпаются в сторону).

А также ради интереса и развития личных навыков. Понятно, что можно купить готовое изделие, но ведь сделать с нуля тоже интересно ради хобби.

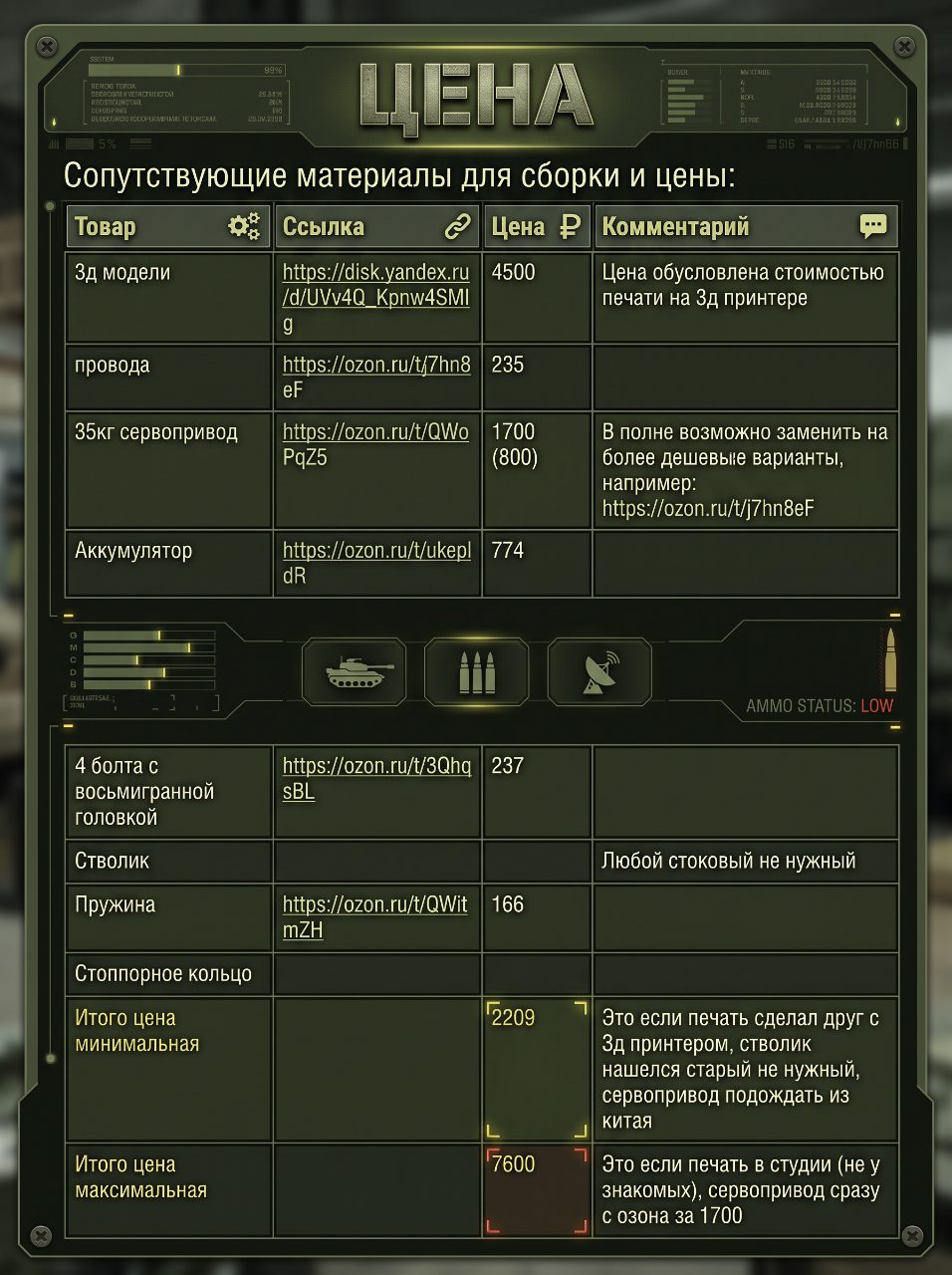

Ну и хотели сделать дешево и сердито чисто под себя, но получилось не очень дешево, но об этом ниже.

Как сделали

Взяли за основу идею с этого видео Химика: https://www.youtube.com/watch?v=zVkKdj1cs4s

Забрали 3д модельки шестерни, принцип крепления механизма к стенкам.

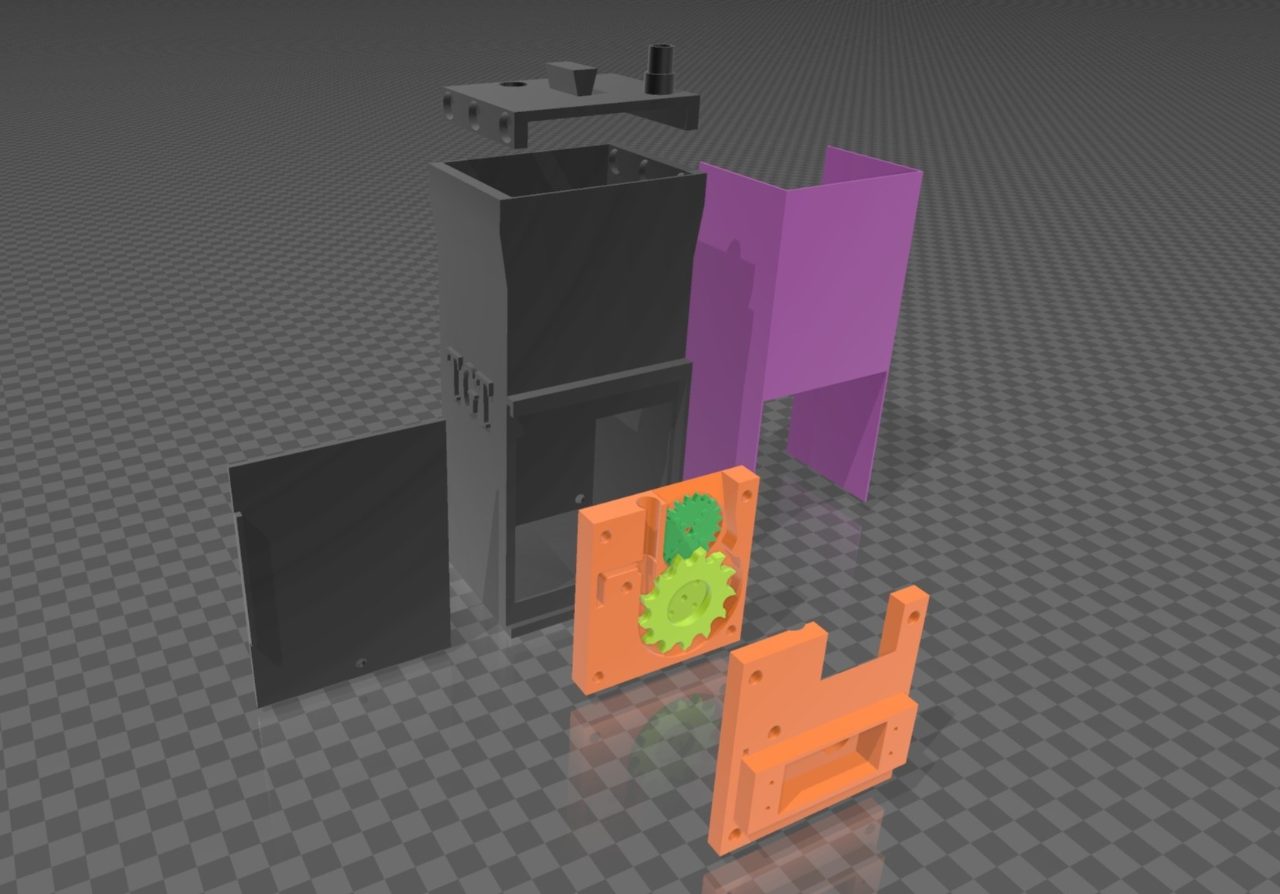

Сделали самостоятельно 3д модель корпуса с учетом следующих ограничений:

Вмещаться должно тысяча или полторы тысячи шаров (по факту вместимость наверное 2500-3000 шаров

Должна быть легкая сборка и разборка

Простое понятное устройство без кнопок, датчиков и прочего

Зарядка от 7.4 вольт аккумулятора (ограничение сервопривода)

Хорошее сопротивление при забивке шаров

Компактные размеры для носки во время игр (возможность разместить в подсумке на бойце)

Возможность разряжать в него магазин после игры

По итогу в результате N количества попыток (подбора длины стволика, жесткости пружины, подгона размеров, выбора аккумулятора) у нас появилось такое изделие.
Я лично с ним проходил целый сезон без нареканий (но зубчики на шестерне сточились, поэтому попросил товарища и он распечатал новую)

Подводные камни

В результате эксплуатации заметили такие нюансы:

Не всегда проходит контакт питания при нажатии на стволик. Лечится тем, что приходится пошаманить во время зарядки
При использовании аккумулятора 11 вольт - серво сгорает
Иногда клинит шары в шестернях. Лечится тем, что приходится прокручивать вручную шестерни в обратку или потрясти лоадер
Стволик внутри корпуса прокручивается вокруг своей оси и может встать клином (но спустя время корпус разрабатывается и проблем не возникает)
Шары могут вываливаться из стволика, если перевернуть лоадер (поправил таким образом: сделал насечку на стволике и насадил резиновое кольцо прокладку)

Выводы

Итого получился такой вот электро лоадер собственного производства с возможностью дальнейшего улучшения. У нашей команды такие уже у трех человек. Один товарищ даже самостоятельно под размеры сшил чехол и повесил на броник, чтоб заряжаться прямо во время игры.

В целом по кайфу. Требования выполнены, цель достигнута, время и деньги потрачены. Спасибо, что дочитали.
